DQ41F低温球阀

低温球阀产品简介：

低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。

低温球阀工作原理：

低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。

低温球阀产品特点：

1、采用了在阀芯上开设减压孔的构造。

2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。

3、阀体轻、尺寸小。为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。

4、长轴阀有低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。此长度是通过计算、试验而得出的佳长度。

低温球阀技术规范：

设计依据	GB
设计标准	GB12237-89
结构长度	GB12221-89
连接法兰	GB/T 9113-2000 JB/T79-94
试验和检验	JB/T 9092-99

低温球阀型号、材料及主要参数：

产品型号	DQ41F-10C-100	DQ41F-10P-100P
产品型号	DQ47F-10C-100	DQ47F-10P-100P
阀体	LCB	CF8
球体	304	304
阀杆	304	304
密封圈	PTFE	PTFE
填料	PTFE+O形圈	PTFE+O形圈
适用介质	水、油、蒸汽等	酸等腐蚀性介质
适用温度	-50-29℃	-196-29℃
蜗轮低温球阀	DQ后插入“3”表示，示例：DQ341F-16P
气动低温球阀	DQ后插入“6”表示，示例：DQ647F-16C
电动低温球阀	DQ后插入“9”表示，示例：DQ941F-25P

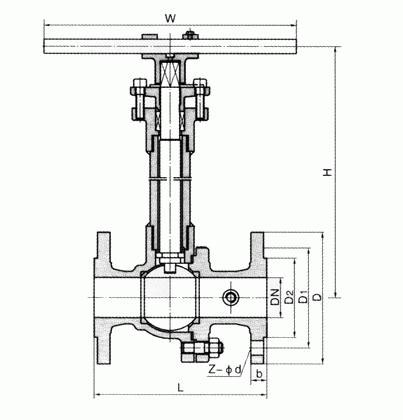

低温球阀主要连接尺寸参数 1.6Mpa 单位:mm

产品型号 Type	公称通径 DN	PN1.6MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-16P DQ641F-16P DQ941F-16P	15	130	95	65	45	14	4-Φ14	178	140	3
	20	140	105	75	55	14	4-Φ14	184	160	4
	25	150	115	85	65	14	4-Φ14	195	180	5
	32	165	135	100	78	16	4-Φ18	280	250	9
	40	180	145	110	85	16	4-Φ18	280	300	11
	50	203	160	125	100	16	4-Φ18	300	350	15
	65	222	180	145	120	18	4-Φ18	330	350	19
	80	241	195	160	135	20	8-Φ18	360	400	27
	100	305	215	180	155	20	8-Φ18	400	500	38
	125	356	245	210	185	22	8-Φ18	430	600	58
	150	394	280	240	210	24	8-Φ23	500	800	81
	200	457	335	295	265	26	12-Φ23	680	800	95
	250	533	405	355	320	30	12-Φ25	790	1300	140

低温球阀连接尺寸参数 2.5Mpa 单位:mm

产品型号 Type	公称通径 DN	PN2.5MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-25P DQ641F-25P DQ941F-25P	15	140	95	65	45	16	4-Φ14	178	140	3
	20	152	105	75	55	16	4-Φ14	184	160	4
	25	165	115	85	65	16	4-Φ14	195	180	6
	32	178	135	100	78	18	4-Φ18	280	250	10
	40	190	145	110	85	18	4-Φ18	280	300	14
	50	216	160	125	100	20	4-Φ18	300	350	20
	65	241	180	145	120	22	8-Φ18	330	350	25
	80	283	195	160	135	22	8-Φ18	360	400	30
	100	305	230	190	160	24	8-Φ23	400	500	40
	125	381	270	220	188	28	8-Φ25	430	600	65
	150	403	300	250	218	30	8-Φ25	500	800	85
	200	502	360	310	278	34	12-Φ25	680	800	100
	250	568	425	370	332	36	12-Φ30	790	1300	165

DQ41F低温球阀

低温球阀产品简介：

低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化天然气、液化石油产品等低温介质。

低温球阀工作原理：

低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。

低温球阀产品特点：

1、采用了在阀芯上开设减压孔的构造。

2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。

3、阀体轻、尺寸小。为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。

4、长轴阀有低温流体流经的阀，采用长阀杆形式，可以避开外部热的作用使压盖保持常温，以防止盖密封件的性能降低。此长度是通过计算、试验而得出的佳长度。

低温球阀技术规范：

设计依据	GB
设计标准	GB12237-89
结构长度	GB12221-89
连接法兰	GB/T 9113-2000 JB/T79-94
试验和检验	JB/T 9092-99

低温球阀型号、材料及主要参数：

产品型号	DQ41F-10C-100	DQ41F-10P-100P
产品型号	DQ47F-10C-100	DQ47F-10P-100P
阀体	LCB	CF8
球体	304	304
阀杆	304	304
密封圈	PTFE	PTFE
填料	PTFE+O形圈	PTFE+O形圈
适用介质	水、油、蒸汽等	酸等腐蚀性介质
适用温度	-50-29℃	-196-29℃
蜗轮低温球阀	DQ后插入“3”表示，示例：DQ341F-16P
气动低温球阀	DQ后插入“6”表示，示例：DQ647F-16C
电动低温球阀	DQ后插入“9”表示，示例：DQ941F-25P

低温球阀主要连接尺寸参数 1.6Mpa 单位:mm

产品型号 Type	公称通径 DN	PN1.6MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-16P DQ641F-16P DQ941F-16P	15	130	95	65	45	14	4-Φ14	178	140	3
	20	140	105	75	55	14	4-Φ14	184	160	4
	25	150	115	85	65	14	4-Φ14	195	180	5
	32	165	135	100	78	16	4-Φ18	280	250	9
	40	180	145	110	85	16	4-Φ18	280	300	11
	50	203	160	125	100	16	4-Φ18	300	350	15
	65	222	180	145	120	18	4-Φ18	330	350	19
	80	241	195	160	135	20	8-Φ18	360	400	27
	100	305	215	180	155	20	8-Φ18	400	500	38
	125	356	245	210	185	22	8-Φ18	430	600	58
	150	394	280	240	210	24	8-Φ23	500	800	81
	200	457	335	295	265	26	12-Φ23	680	800	95
	250	533	405	355	320	30	12-Φ25	790	1300	140

低温球阀连接尺寸参数 2.5Mpa 单位:mm

产品型号 Type	公称通径 DN	PN2.5MPa								WT （kg）
产品型号 Type	公称通径 DN	L	D	D1	D2	b	Z-Φd	H	W	WT （kg）
DQ41F-25P DQ641F-25P DQ941F-25P	15	140	95	65	45	16	4-Φ14	178	140	3
	20	152	105	75	55	16	4-Φ14	184	160	4
	25	165	115	85	65	16	4-Φ14	195	180	6
	32	178	135	100	78	18	4-Φ18	280	250	10
	40	190	145	110	85	18	4-Φ18	280	300	14
	50	216	160	125	100	20	4-Φ18	300	350	20
	65	241	180	145	120	22	8-Φ18	330	350	25
	80	283	195	160	135	22	8-Φ18	360	400	30
	100	305	230	190	160	24	8-Φ23	400	500	40
	125	381	270	220	188	28	8-Φ25	430	600	65
	150	403	300	250	218	30	8-Φ25	500	800	85
	200	502	360	310	278	34	12-Φ25	680	800	100
	250	568	425	370	332	36	12-Φ30	790	1300	165
